الٹرا کمپیکٹ IQ ماڈیولیٹر تعصب کنٹرولر خودکار تعصب کنٹرولر
خصوصیت
IQ IQ ماڈیولیٹرز ماڈلن فارمیٹ کے لئے تین تعصب فراہم کرتا ہے۔
• QPSK ، QAM ، OFDM ، SSB تصدیق شدہ
• پلگ اور کھیل:
کسی بھی دستی انشانکن کو خودکار ہر چیز کی ضرورت نہیں ہے
• I ، Q اسلحہ: چوٹی اور null طریقوں پر کنٹرول اعلی معدومیت کا تناسب: 50DB MAX1
• P بازو: Q+ اور Q- طریقوں پر کنٹرول: ± 2◦
• کم پروفائل: 40 ملی میٹر (ڈبلیو) × 28 ملی میٹر (ڈی) × 8 ملی میٹر (h)
• اعلی استحکام: مکمل طور پر ڈیجیٹل عمل درآمد آسان استعمال:
U UART2 کے ذریعہ منی جمپر لچکدار OEM آپریشنز کے ساتھ دستی آپریشن
ba تعصب وولٹیج فراہم کرنے کے لئے دو طریقوں: A.Automatic تعصب کنٹرول B.USER متعین تعصب وولٹیج
درخواست
• لنبو 3 اور دیگر IQModulators
• QPSK ، QAM ، OFDM ، SSB اور وغیرہ
• مربوط ٹرانسمیشن
کارکردگی

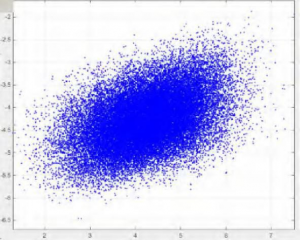

چترا 1. برج (بغیر کنٹرولر کے)
چترا 2. کیو پی ایس کے نکشتر (کنٹرولر کے ساتھ

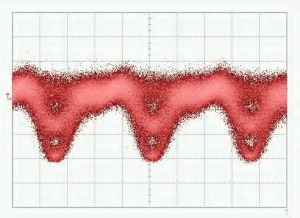

چترا 3. QPSK-IE کا نمونہ
چترا 5۔ 16-قیم برج نمونہ
چترا 4. QPSK سپیکٹرم
چترا 6. 16-قیم سپیکٹرم
وضاحتیں
| پیرامیٹر | منٹ | ٹائپ | زیادہ سے زیادہ | یونٹ |
| کنٹرول کارکردگی | ||||
| میں ، کیو ہتھیاروں پر قابو پایا جاتا ہےNULL (کم سے کم) یاچوٹی (زیادہ سے زیادہ) نقطہ | ||||
| معدومیت کا تناسب | میر1 | 50 | dB | |
| پی بازو پر قابو پایا جاتا ہےQ+(ٹھیک ہے چوکور) یاQ- ( بائیں چوکور) نقطہ | ||||
| کواڈ میں درستگی | -2 | +2 | ڈگری2 | |
| استحکام کا وقت | 15 | 20 | 25 | s |
| برقی | ||||
| مثبت پاور وولٹیج | +14.5 | +15 | +15.5 | V |
| مثبت طاقت موجودہ | 20 | 30 | mA | |
| منفی پاور وولٹیج | -15.5 | -15 | -14.5 | V |
| منفی طاقت موجودہ | 8 | 15 | mA | |
| آؤٹ پٹ وولٹیج کی حد | -14.5 | +14.5 | V | |
| طول و عرض | 1%Vπ | V | ||
| آپٹیکل | ||||
| ان پٹ آپٹیکل پاور3 | -30 | -8 | ڈی بی ایم | |
| ان پٹ طول موج | 1100 | 1650 | nm | |
1. ایم ای آر سے مراد ماڈیولر معدومیت کا تناسب ہے۔ حاصل کردہ معدومیت کا تناسب عام طور پر ماڈیولیٹر ڈیٹاشیٹ میں متعین ماڈیولر کا معدومیت کا تناسب ہے۔
2. براہ کرم نوٹ کریں کہ ان پٹ آپٹیکل پاور منتخب کردہ تعصب نقطہ پر آپٹیکل پاور کے مطابق نہیں ہے۔ اس سے مراد زیادہ سے زیادہ آپٹیکل پاور ہے جو ماڈیولر کنٹرولر کو برآمد کرسکتا ہے جب تعصب وولٹیج −V π سے +Vπ تک ہوتی ہے۔
یوزر انٹرفیس
شکل 5 اسمبلی
| گروپ | آپریشن | وضاحت |
| ری سیٹ کریں | جمپر داخل کریں اور 1 سیکنڈ کے بعد نکالیں | کنٹرولر کو دوبارہ ترتیب دیں |
| طاقت | تعصب کنٹرولر کے لئے پاور ماخذ | V- بجلی کی فراہمی کے منفی الیکٹروڈ کو جوڑتا ہے |
| V+ بجلی کی فراہمی کے مثبت الیکٹروڈ کو جوڑتا ہے | ||
| درمیانی بندرگاہ گراؤنڈ الیکٹروڈ کے ساتھ جڑتی ہے | ||
| پولر1 | PLRI: جمپر داخل کریں یا نکالیں | کوئی جمپر نہیں: نول موڈ ؛ جمپر کے ساتھ: چوٹی کا موڈ |
| PLRQ: جمپر داخل کریں یا نکالیں | کوئی جمپر نہیں: نول موڈ ؛ جمپر کے ساتھ: چوٹی کا موڈ | |
| PLRP: جمپر داخل کریں یا نکالیں | کوئی جمپر نہیں: Q+ وضع ؛ جمپر کے ساتھ: Q- وضع | |
| ایل ای ڈی | مستقل طور پر | مستحکم حالت میں کام کرنا |
| آن آف یا آف آن ہر 0.2s | پروسیسنگ ڈیٹا اور کنٹرولنگ پوائنٹ کی تلاش | |
| آن آف یا آف آن ہر 1s | ان پٹ آپٹیکل پاور بہت کمزور ہے | |
| آن آف یا آف آن ہر 3s | ان پٹ آپٹیکل پاور بہت مضبوط ہے | |
| PD2 | فوٹوڈیڈ کے ساتھ مربوط ہوں | PD پورٹ فوٹووڈائڈ کے کیتھڈ کو جوڑتا ہے |
| GND پورٹ فوٹووڈائڈ کے انوڈ کو جوڑتا ہے | ||
| تعصب وولٹیجز | میں ، IP: I بازو کے لئے تعصب وولٹیج | آئی پی: مثبت پہلو ؛ میں: منفی پہلو یا زمین |
| QN ، QP: Q بازو کے لئے تعصب وولٹیج | QP: مثبت پہلو ؛ QN: منفی پہلو یا زمین | |
| پی این ، پی پی: پی آرم کے لئے تعصب وولٹیج | پی پی: مثبت پہلو ؛ پی این: منفی پہلو یا زمین | |
| uart | UART کے توسط سے کنٹرولر چلائیں | 3.3: 3.3V حوالہ وولٹیج |
| GND: گراؤنڈ | ||
| RX: کنٹرولر کا وصول کریں | ||
| TX: کنٹرولر کی ترسیل |
1 پولر سسٹم آر ایف سگنل پر منحصر ہے۔ جب سسٹم میں کوئی آریف سگنل نہیں ہوتا ہے تو ، قطبی مثبت ہونا چاہئے۔ جب آریف سگنل میں ایک خاص سطح سے زیادہ طول و عرض ہوتا ہے تو ، قطبی مثبت سے منفی میں بدل جائے گا۔ اس وقت ، نول پوائنٹ اور چوٹی پوائنٹ ایک دوسرے کے ساتھ سوئچ کریں گے۔ کیو+ پوائنٹ اور کیو پوائنٹ ایک دوسرے کے ساتھ بھی سوئچ کریں گے۔ پولر سوئچ صارف کو قطبی کو تبدیل کرنے کے قابل بناتا ہے
براہ راست آپریشن پوائنٹس کو تبدیل کیے بغیر۔
2کنٹرولر فوٹوڈیڈ کے استعمال یا ماڈیولیٹر فوٹوڈیڈ کے استعمال کے درمیان صرف ایک ہی انتخاب کا انتخاب کیا جائے گا۔ دو وجوہات کی بناء پر لیب کے تجربات کے لئے کنٹرولر فوٹوڈیڈ کو استعمال کرنے کی سفارش کی جاتی ہے۔ سب سے پہلے ، کنٹرولر فوٹوڈیوڈ نے خصوصیات کو یقینی بنایا ہے۔ دوم ، ان پٹ لائٹ کی شدت کو ایڈجسٹ کرنا آسان ہے۔ اگر ماڈیولیٹر کے اندرونی فوٹوڈیوڈ کا استعمال کرتے ہوئے ، براہ کرم اس بات کو یقینی بنائیں کہ فوٹوڈیوڈ کا آؤٹ پٹ موجودہ ان پٹ پاور کے لئے سختی سے متناسب ہے۔
روفیہ آپٹو الیکٹرانکس تجارتی الیکٹرو آپٹک ماڈیولیٹرز ، فیز ماڈیولیٹرز ، شدت کے ماڈیولیٹر ، فوٹوڈیکٹر ، لیزر لائٹ ذرائع ، ڈی ایف بی لیزرز ، آپٹیکل ایمپلیفائرز ، ای ڈی ایف اے ، ایس ایل ڈی لیزر ، کیو پی ایس کے ماڈیولیشن ، پلس آپٹ لیزر ، پلس ڈٹیکٹر ، بیلنسڈ فوٹوڈیٹر ، بیلنسڈ فوٹوڈیکٹر کی ایک پروڈکٹ لائن پیش کرتا ہے۔ براڈبینڈ لیزر ، ٹیون ایبل لیزر ، آپٹیکل ڈیٹیکٹر ، لیزر ڈایڈڈ ڈرائیور ، فائبر یمپلیفائر۔ ہم تخصیص کے ل many بہت سے خاص ماڈیولر بھی فراہم کرتے ہیں ، جیسے 1*4 سرنی فیز ماڈیولیٹرز ، الٹرا لو وی پی آئی ، اور الٹرا ہائی معدومیت تناسب ماڈیولیٹر ، جو بنیادی طور پر یونیورسٹیوں اور انسٹی ٹیوٹ میں استعمال ہوتے ہیں۔
امید ہے کہ ہماری مصنوعات آپ اور آپ کی تحقیق کے لئے مددگار ثابت ہوں گی۔
