Rof Electro-optic modulator 1550nm AM سیریز Intensity Modulator 20G
فیچر
* کم اندراج نقصان
* ہائی بینڈوتھ
* کم نصف لہر وولٹیج
* حسب ضرورت اختیار
درخواست
⚫ ROF سسٹمز
⚫ کوانٹم کلید کی تقسیم
⚫ لیزر سینسنگ سسٹم
⚫ سائیڈ بینڈ ماڈیولیشن
| Rof-AM سیریز | Rof-AM-07 | Rof-AM-08 | Rof-AM-10 | Rof-AM-13 | Rof-AM-15 | |||
| آپریٹنگ طول موج | 780nm | 850nm | 1064nm | 1310nm | 1550nm | |||
| بینڈوڈتھ | 10GHz | 10GHz | 10/20گیگا ہرٹز | 2.5GHz | 50گیگا ہرٹز | 10GHz | 20GHz | 40GHz |
| اندراج کا نقصان | ~5dB | ~5dB | ＜5dB | ＜5dB | ＜4dB | |||
| معدومیت کا تناسب @DC | ۔20dB | ۔20dB | ۔20dB | ۔20dB | ۔20dB | |||
| VΠ @RF (1KHz) | ~3V | ~3V | ~4V | <3.5V | ＜6V | <5V | ||
| VΠ @ تعصب | ＜3.5V | ＜3.5V | ~5V | <5V | <8V | <7V | ||
آرڈرنگ کی معلومات
| Rof | AM | XX | ایکس ایکس جی | XX | XX | XX |
| قسم： AM---شدتماڈیولیٹر | طول موج： 07---780nm 10---1060nm 13---1310nm 15---1550nm | بینڈوڈتھ： 10 جیHz 20GHz 40GHz 50GHz
| مانیٹر PD: PD---PD کے ساتھ | ان آؤٹ فائبر کی قسم： PP---PM/PM
| آپٹیکل کنیکٹر： FA---FC/APC FP---FC/PC ایس پی---Customization |
R-AM-15-10G
| پیرامیٹر | علامت | کم از کم | ٹائپ کریں۔ | زیادہ سے زیادہ | یونٹ | ||||
| آپٹیکل پیرامیٹرز | |||||||||
| آپریٹنگطول موج | l | 1530 | 1550 | 1565 | nm | ||||
| اندراج کا نقصان | IL | 4 | 5 | dB | |||||
| آپٹیکل واپسی کا نقصان | او آر ایل | -45 | dB | ||||||
| معدومیت کا تناسب @DC سوئچ کریں۔ | ER@DC | 20 | 23 | 45 | dB | ||||
| متحرک ختم ہونے کا تناسب | ڈی ای آر | 13 | dB | ||||||
| آپٹیکل فائبر | ان پٹبندرگاہ | پانڈا پی ایم فوجیکورا ایس ایم | |||||||
| آؤٹ پٹبندرگاہ | پانڈا پی ایم فوجیکورا ایس ایم | ||||||||
| آپٹیکل فائبر انٹرفیس | FC/PC، FC/APC یا صارف کی وضاحت کرنا | ||||||||
| برقی پیرامیٹرز | |||||||||
| آپریٹنگبینڈوتھ(-3dB) | S21 | 18 | 20 | گیگا ہرٹز | |||||
| نصف لہر وولٹیج Vpi | RF | @50KHz |
| 4.5 | 5 | V | |||
| Bآئی اے ایس | @ تعصب |
| 6 | 7 | V | ||||
| الیکٹرکalواپسی کا نقصان | S11 | -12 | -10 | dB | |||||
| ان پٹ رکاوٹ | RF | ZRF | 50 | W | |||||
| تعصب | ZBIAS | 1M | W | ||||||
| الیکٹریکل انٹرفیس | K(f) | ||||||||
شرائط کو محدود کریں۔
| پیرامیٹر | علامت | یونٹ | کم از کم | ٹائپ کریں۔ | زیادہ سے زیادہ |
| ان پٹ آپٹیکل پاور | Pمیں، زیادہ سے زیادہ | dBm | 20 | ||
| Input RF پاور | dBm | 28 | |||
| تعصب وولٹیج | Vbias | V | -15 | 15 | |
| آپریٹنگدرجہ حرارت | اوپر | ℃ | -10 | 60 | |
| ذخیرہ کرنے کا درجہ حرارت | Tst | ℃ | -40 | 85 | |
| نمی | RH | % | 5 | 90 |

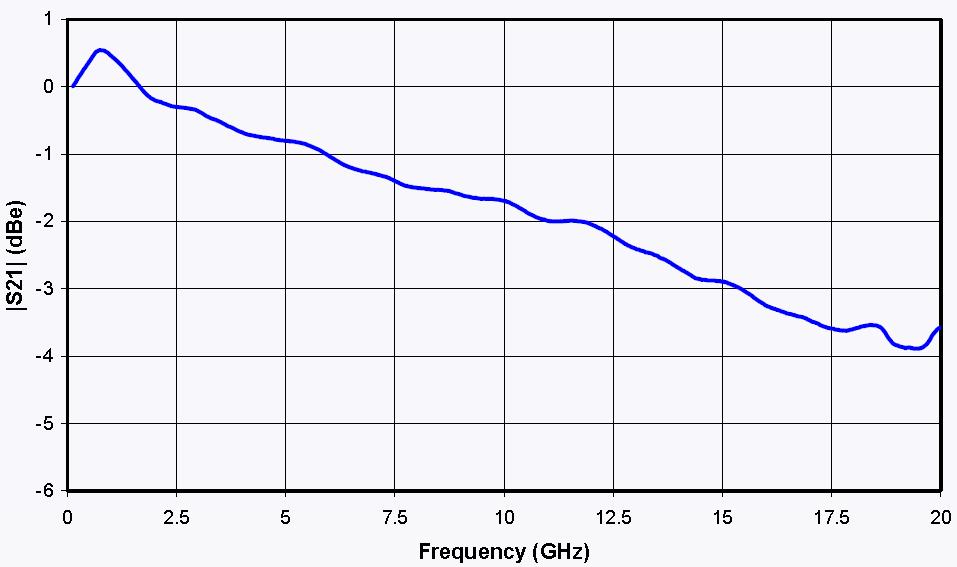

S21 وکر
&S11 وکر
S21 اور s11 منحنی خطوط
مکینیکل ڈایاگرام
| پورٹ | علامت | نوٹ |
| میں | آپٹیکل ان پٹ پورٹ | PM فائبر (125μm/250μm) |
| باہر | آپٹیکل آؤٹ پٹ پورٹ | پی ایم اور ایس ایم ایف آپشن |
| RF | آر ایف ان پٹ پورٹ | SMA(f) |
| تعصب | تعصب کنٹرول پورٹ | 1,2 تعصب، 34-N/C |
Rofea Optoelectronics کمرشل الیکٹرو آپٹک ماڈیولٹرز، فیز ماڈیولٹرز، انٹینسٹی ماڈیولیٹر، فوٹو ڈیٹیکٹرز، لیزر لائٹ سورسز، ڈی ایف بی لیزرز، آپٹیکل ایمپلیفائرز، ای ڈی ایف اے، ایس ایل ڈی لیزر، کیو پی ایس کے ماڈیولیشن، پلس لیزر، لائٹ ڈیٹیکٹر، لاٹ ڈیٹیکٹر، بالائی ڈرائیور کی مصنوعات کی لائن پیش کرتا ہے۔ ، فائبر آپٹک ایمپلیفائر، آپٹیکل پاور میٹر، براڈ بینڈ لیزر، ٹیون ایبل لیزر، آپٹیکل ڈیٹیکٹر، لیزر ڈائیوڈ ڈرائیور، فائبر ایمپلیفائر۔ ہم حسب ضرورت کے لیے بہت سے مخصوص ماڈیولیٹر بھی فراہم کرتے ہیں، جیسے کہ 1*4 اری فیز ماڈیولیٹر، انتہائی کم Vpi، اور انتہائی ہائی ایکسٹینشن ریشو ماڈیولیٹر، جو بنیادی طور پر یونیورسٹیوں اور اداروں میں استعمال ہوتے ہیں۔
امید ہے کہ ہماری مصنوعات آپ اور آپ کی تحقیق کے لیے مددگار ثابت ہوں گی۔
